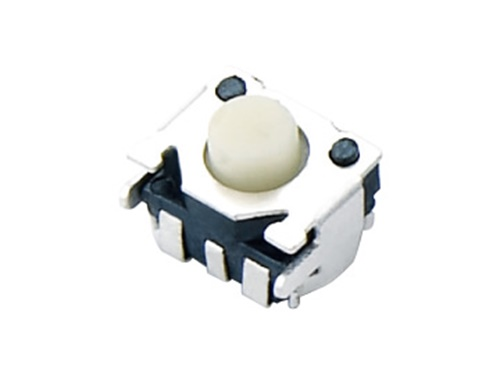

侧按轻触按键开关YX-C007

产品规格： 3*4轻触开关YX-C007
产品型号：YX-C007
产品价格：0.00
简要说明：蓝牙耳机侧按键，医疗器材，手机开关机按键，平板电脑开关机侧按键开关。

联系电话：0769-33373777

立即咨询

详细说明联系我们

轻触开关YX-C007产品简介:

4.5*3.3*3.4mm轻触开关_进口轻触开关替代_侧按轻触按键开关厂家,尺寸长4.5mm宽3.3mm高3.4mm。产品广泛运用于：蓝牙耳机侧按键，医疗器材，手机开关机按键，平板电脑开关机侧按键开关。

特点
1. 适用高密度安装。
2. 相对线路板，可在水平操作的卧式。
3.高可靠性的接点密封结构。
4.开关采用12mm宽度编带包装。

轻触开关YX-C007电路图:

轻触开关YX-C007基本参数:

工作温度 -20℃to+70℃

额定电流 50mA.12V DC

绝缘电阻 100mΩ min.100V DC

介电强度 250V AC for 1 min

接触电阻 100mΩ max

轻触开关YX-C007注意事项:

轻触开关系列使用注意事项：

1. 考虑清洗触摸开关时，请协商。

2. 请不要从触摸开关上面浸入助焊剂。

3. 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。

4. 进行第2次焊接时，应在开关回复到常温之后进行。

5.手工焊接电烙铁的温度时间范围：手工焊接尽量选用一些熟练的员工温度应该控制在300-345摄氏度之间，时间不得超过2秒。

6.人工浸锡焊接温度时间范围：焊接温度不要超过240摄氏度，时间不得超过2秒。

7 插件轻触开关波峰焊的温度时间范围：焊接温度不得超过240摄氏度时间为1.5~2秒内或者235摄氏度3~5秒

8. 贴片轻触开关过SMT回流焊温度时间范围：焊接温度不要超过265摄氏度，时间为1.5~2秒或者260摄氏度时间为2.5~5秒。

9.所有轻触开关产品焊接之前都要进行焊接前预热，根据实际PCB材质以及PCB板的厚度，具体根据PCB的参数去决定。

轻触开关YX-C007应用行业:

1. 影音产品：MP3、MP4、DVD.音响；
2. 数码产品：数码相机、数码摄像机等；
3. 遥控器：车辆、点卷门、家庭防盗产品之遥控器；
4. 通讯产品：手机、车载话机、电话机、楼宇设备、PDA等；
5. 家用电器：电视机、微波炉、电饭煲、电风、电子人体秤、电子脂肪秤、电子厨房秤等；
6. 安防产品：可视对讲机、监视器等；
7. 医疗器材：血压计、体温计、医院呼叫系统等
8. 电脑产品：摄像头、录音笔等；
9. 健身器材：跑度机、按摩椅等；
10.玩具：电子玩具、玩具机器人，玩具航模，玩机机芯等；
11. 其他：验钞笔、雷射笔等；
